三片式立式止回閥概述：

結構形式：	立式	類型(通道位置)：	直通式
標準：	美標	公稱通徑：	32（mm）
工作溫度：	常溫	加工定制：	是
材質：	不銹鋼	流動方向：	單向
壓力環境：	常壓	型號：	H12W-16P
形態：	立式	連接形式：	螺紋
品牌：	科寶	適用介質：	蒸汽

1000WOG H12W立式三片式止回閥的功能 是用來防止管路中的介質倒流。止回閥屬于自動閥類,啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上,阻止介質回流,以防發生事故。

內螺紋止回閥：止回閥啟閉件靠介質流動和力量自行開啟或關閉,以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類,主要用于介質單向流動的管道上,只允許介質向一個方向流動,以防止發生事故。

止回閥按結構劃分,可分為升降式止回閥,旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式,雙瓣式和多瓣式三種。蝶式止回閥為直通式,以上幾種止回閥在連接形式上可分為螺紋連接,法蘭連接和焊接三種 適用介質為：水,油品,蒸汽,酸性介質等

設計與制造	結構長度	壓力-溫度等級	連接法蘭	試驗與檢驗
GB12236	GB12221	GB9131 JB/T74 HG20604	JB/T74-94 GB9113 HG20592-20635	JB/T9092-1999 GB13927

1000WOG H12W立式三片式止回閥壓力試驗

稱壓力 PN(MPa)	試驗壓力(MPa)		適用溫度(℃)				適用介質
	強度試驗	密封試驗	WCB	Cr5Mo	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
1.6	2.4	1.8	≤425	≤550	≤220	≤200	水,油品,蒸汽,酸性介質
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1
10.0	15.0	11.0			-

1000WOG H12W立式三片式止回閥主要零件材料及性能

零件名稱	材料編號
閥 體	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥 蓋	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥 瓣	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
搖 桿	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥 座	25	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
銷 軸	1Cr17Ni2		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
密封環,墊片	包覆墊		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti

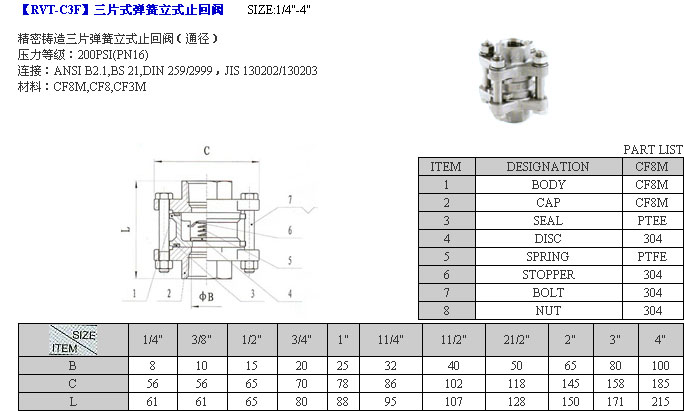

1000WOG H12W立式三片式止回閥主要技術尺寸

SIZE	1/2″	3/4″	1″	11/4″	11/2″	2″
A	15	20	25	32	40	50
H	42	51	60	67	75	81
L	65	80	90	105	120	140
