韓鋼閥門：首頁 - 截止閥系列

蘇式截流閥

型號：
規格：
材料：
品牌：韓鋼閥門

獲取報價

資料下載

在線服務需求提交

歡迎在線提交服務需求。您還可以通過在線咨詢，電子郵件和電話與我們聯系，我們的客戶服務團隊將進一步為您提供優質服務。

產品介紹

蘇式截流閥

一、蘇式截流閥概述

J11W蘇式不銹鋼絲口截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。

二、蘇式截流閥工作原理

絲口蘇式截止閥只適用于全開和全關，不允許作調節和節流。截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。

當介質由閥瓣下方進入閥門時，作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，

絲口蘇式截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。

三、蘇式截流閥具有以下優點：

1、結構簡單，制造和維護比較方便。

2、工作行程小，啟閉時間短。

3、密封性好，密封面間磨擦力小，壽命較長。

四、絲口蘇式截止閥適用介質：

絲口蘇式截止閥適用于空氣、水、污水、蒸氣、煤氣、油品、帶腐蝕性介質等。

五、絲口蘇式截止閥應用：

絲口蘇式截止閥適用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等。

六、絲口蘇式截止閥其他技術參數備注：

（1）絲口蘇式截止閥價格由口徑、材質、壓力的不同而異

（2）連接形式：對夾、凸耳式對夾、法蘭、焊接（對焊）等

（3）傳動方式：手動、蝸輪傳動、氣動、電動等

（4）口徑從DN6-DN1200；壓力從1.0MPA-32MPA；溫度-100℃-600℃

（5）材質有：碳鋼、不銹鋼、合金鋼、鉻鉬鋼、低溫鋼、球墨鑄鐵及其他特殊鋼；

七、J11W蘇式不銹鋼絲口截止閥性能規范

公稱壓力 Pn	16
強度試驗壓力 Ps	2.4	MPa
密封試驗壓力 Pm	1.76
工作壓力 P	1.6
	16c	水、蒸氣、油類
適用介質	16p	硝酸類、食品類
	16R	醋酸類
	16c	≤ 425 ℃
適用溫度 t	16p	≤ 425 ℃
	16R	≤ 425 ℃

八、JJ11W蘇式不銹鋼絲口截止閥主要外形尺寸、連接尺寸及重量

公稱通徑 DN （ mm ）	管螺紋 G	尺寸（ mm ）						重量
公稱通徑 DN （ mm ）	管螺紋 G	L	E	S	H	H1	D0	重量
15	1/2 ″	90	14	32	109	117	55	0.9
20	3/4 ″	100	16	36	109	117	55	1.1
25	1 ″	120	18	46	132	142	80	1.8
32	1 1/4 ″	140	20	55	156	168	100	2.5
40	1 1/2 ″	170	22	65	167	182	100	3.7
50	2 ″	200	24	80	182	200	120	5.5
65	2 1/2	260	26	95	200	223	140	9.3

蘇式截止閥概述：

產品介紹
蘇式截止閥的詳細信息
品牌/型號：圣瑞/蘇式
公稱通徑：10-100（mm）mm

應用規范：

公稱壓力：16Mpa

適用溫度范圍：-20~232℃~350℃

適用介質：水、油、氣及某些腐蝕性液體

螺紋類型：G.NPT.BSPT.BSP.DIN259/2999

主要零件

零件名稱	J11W-16C	J11W-16P	J11W-16R
閥體	WCB	ZG1Cr18Ni9Ti、304.CF8	ZG1Cr18Ni9Ti12Mo2Ti、316.CF8M
閥蓋	1Cr18Ni9Ti、304	1Cr18Ni9Ti、304	1Cr18Ni9Ti12Mo2Ti、316
閥桿	1Cr18Ni9Ti、304	1Cr18Ni9Ti、304	1Cr18Ni9Ti12Mo2Ti、316
密封圈		聚四氟乙烯PTFE
填料		聚四氟乙烯PTFE

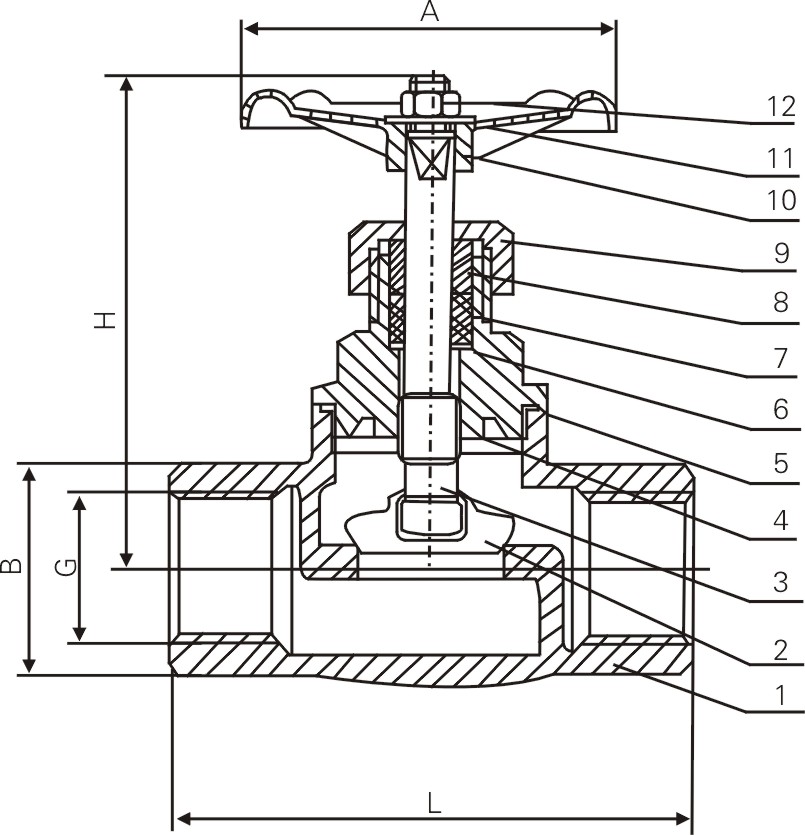

主要外形尺寸

DN	G	L	E	B	H	A	KG
15	1/2”	90	14	32	109	70	0.9
20	3/4”	100	16	36	109	70	1.1
25	1”	120	18	46	132	80	1.8
32	11/4”	140	20	55	156	90	2.5
40	11/2”	170	22	65	167	100	3.7
50	2”	200	24	80	182	120	5.5
65	21/2”	260	26	95	200	140	9.3
