韓鋼閥門：首頁 - 二片式球閥系列

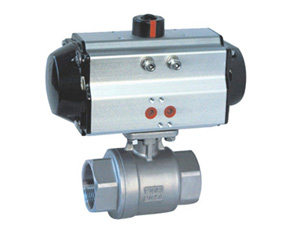

二片式氣動球閥

611F氣動二片式內螺紋球閥閥體鑄造采用國外引進的先進工藝，結構合理、造型美觀。氣動二片式球閥分為整體式、兩段式及三段式。閥桿采用倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。閥座采用彈性密封結構，密封可靠，啟閉輕松。

型號：
規格：
材料：
品牌：韓鋼閥門

獲取報價

資料下載

在線服務需求提交

歡迎在線提交服務需求。您還可以通過在線咨詢，電子郵件和電話與我們聯系，我們的客戶服務團隊將進一步為您提供優質服務。

產品介紹

二片式氣動球閥

一、氣動二片式球閥概述

Q611F氣動二片式內螺紋球閥閥體鑄造采用國外引進的先進工藝，結構合理、造型美觀。氣動二片式球閥分為整體式、兩段式及三段式。閥桿采用倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。閥座采用彈性密封結構，密封可靠，啟閉輕松。

二、氣動二片式球閥特點

流體阻力小，其阻力系數與同長度的管段相等。結構簡單、體積小、重量輕。緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

二、氣動二片式球閥性能規范

公稱通徑DN（mm）		15-65
適用工況	適用介質	水蒸汽、油品		硝酸類		醋酸類
	適用溫度	-28℃～350℃
執行器	型號	63系列、SW系列
	氣源壓力	0.4～0.7MPa
材料\材料代號		C	P		R
主要零件	閥體	WCB	CF8 304		CF8M 316
	球板	WCB	CF8 304		CF8M 316
	閥桿	2Cr13	0Cr18Ni9		0Cr17Ni12Mo2
	密封圈	增強聚四氟乙烯對位聚笨
	填料	聚四氟乙烯柔性石墨
二段式不銹鋼球閥按用戶要求可做成外螺紋連接型卡箍型

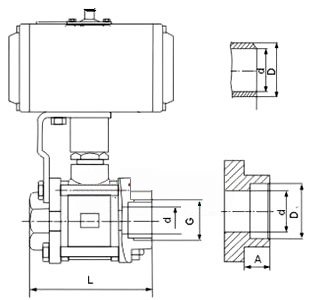

三、氣動二片式內螺紋球閥尺寸及重量

二片式氣動球閥

公稱通徑DN/mm	管螺紋 G/in	尺寸						重量
公稱通徑DN/mm	管螺紋 G/in	D1	L	L1	L0	D	H	重量
15	G1/2	48	90	45	140	34.6	76	0.87
20	G3/4	58	100	50	160	41.6	81	2
25	G1	66	115	58	180	53.1	92	4
32	G1 1/4	80	130	64	200	63.5	112	5
40	G1 1/2	92	150	75	250	69.3	121	7.5
50	G2	114	180	90	300	86.5	137	10
65	G2 1/2	136	190	100	300	104	147	12
